Inżynieria konstrukcji tunelowych dla projektów metra i kolei

"Niemecka precyzja dla Twojego kolejnego podziemnego arcydzieła infrastrukturalnego."

Rosnące zapotrzebowanie na mobilność miejską przekształca nasze miasta. Wraz ze wzrostem liczby ludności i zanikiem przestrzeni na powierzchni, jedynym kierunkiem jest zejście w dół. Jednak tunele to znacznie więcej niż tylko otwory w ziemi; to złożone, podziemne linie życia, które podtrzymują funkcjonowanie miasta.

Ale zejście pod powierzchnię przynosi ogromne wyzwania. Od poruszania się w gęstej zabudowie miejskiej i nieprzewidywalnych warunkach geologicznych po przestrzeganie najsurowszych przepisów bezpieczeństwa, współczesne budownictwo tunelowe to przedsięwzięcie o wysokiej stawce. Jeden błąd w analizie oddziaływania gruntu i konstrukcji lub kolizja w detalach zbrojeniowych może prowadzić do kosztownych opóźnień lub co gorsza, awarii konstrukcji.

W gbc-engineers rozumiemy, że podziemna infrastruktura wymaga szczególnego rodzaju inżynierii: takiej, która łączy rygorystyczne standardy niemieckiej jakości z globalną efektywnością realizacji. W tym przewodniku omawiamy kluczowe niuanse projektowania konstrukcji dla projektów metra i kolei, rolę BIM w ograniczaniu ryzyka oraz to, jak profesjonalna inżynieria zapewnia, że Twój projekt przetrwa próbę czasu.





Kluczowa rola inżynierii konstrukcyjnej w tunelach

Projektowanie wieżowca jest wyzwaniem, ale projektowanie tunelu to nieustanna walka z żywiołami. W przeciwieństwie do konstrukcji naziemnych, inżynieria konstrukcji tunelowych musi brać pod uwagę dynamiczne środowisko, w którym grunt sam w sobie jest zarówno obciążeniem, jak i podporą.

Opanowanie oddziaływania gruntu i konstrukcji

W projektowaniu konstrukcji tuneli metra konstrukcja nie tylko spoczywa na gruncie; ona wchodzi z nim w interakcję. Obudowa tunelu musi przeciwdziałać ogromnemu parciu gruntu, obciążeniom hydrostatycznym od wód gruntowych oraz potencjalnie siłom sejsmicznym.

• Static Loads: Stały ciężar nadkładu gruntowego.
• Variable Loads: Obciążenia od ruchu na powierzchni lub od sąsiednich fundamentów budynków.
• Water Pressure: W wielu projektach metra tunele działają jak zanurzone zbiorniki, wymagające absolutnej szczelności.
• Trwałość: projektowanie na stulecie

Infrastruktura jest inwestycją dla pokoleń. Projektujemy konstrukcje tunelowe nie na 50 lat, lecz na okres eksploatacji 100+ lat. Wymaga to doboru materiałów i otuliny betonowej dostosowanej do surowego, wilgotnego środowiska, często ograniczającej ryzyka takie jak atak chlorkowy lub karbonatyzacja, które mogą osłabić integralność konstrukcji.

Standardy bezpieczeństwa i zgodność
Przestrzeganie Eurokodów (w szczególności Eurokodu 7 dla projektowania geotechnicznego i Eurokodu 2 dla betonu) jest obowiązkowe. W gbc-engineers stosujemy "niemiecką precyzję", aby każda kalkulacja spełniała lokalne przepisy przy jednoczesnym przekraczaniu oczekiwań dotyczących bezpieczeństwa. To rygorystyczne podejście zapewnia odporność infrastruktury na nieprzewidziane zdarzenia, od scenariuszy pożarowych po trzęsienia ziemi.





Kluczowe zagadnienia projektowe dla tuneli kolejowych i metra

Tunele kolejowe i metra różnią się znacząco od tuneli drogowych ze względu na specyfikę obciążeń kolejowych oraz złożoność stacji podziemnych.

Analiza obciążeń i integralność konstrukcyjna

Szczegółowy projekt konstrukcyjny tunelu kolejowego musi uwzględniać obciążenia dynamiczne, którym tunele drogowe nie podlegają. Pociągi dużych prędkości lub ciężkie pociągi towarowe wywołują drgania i obciążenia cykliczne, które mogą z czasem zmęczyć konstrukcję. Z wykorzystaniem zaawansowanej analizy metodą elementów skończonych (FEA) inżynierowie muszą przewidywać odkształcenia obudowy tunelu w granicach zaledwie milimetrów. Ta analiza zapewnia stabilność tunelu nawet wtedy, gdy otaczający grunt przemieszcza się lub osiada przez dekady.

Konstrukcje stacyjne i węzły przesiadkowe

Być może najbardziej złożonym aspektem inżynierii konstrukcji tunelowych jest projektowanie konstrukcji stacyjnych. Nie są to proste rury; to ogromne podziemne komory wymagające:

• Robust Retaining Walls: Ścian szczelinowych często przekraczających 1 metr grubości, aby utrzymać masę miasta powyżej.
• Complex Slabs: Stropów transferowych zdolnych do podparcia ciężkich maszyn, hal odpraw i holi biletowych.
• System Integration: Konstrukcja musi uwzględniać otwory i przebicia dla MEP (mechaniczne, elektryczne, sanitarne), szybów wentylacyjnych i wyjść ewakuacyjnych bez utraty wytrzymałości.



S-Bahn i miejska kolej aglomeracyjna

Projektowanie tuneli S-Bahn często stawia unikalne wyzwania, ponieważ linie te przebiegają zazwyczaj płycej niż klasyczne głębokie metro.

• Surface Settlement: W zabudowanych obszarach płytkie drążenie może grozić uszkodzeniem fundamentów istniejących zabytkowych budynków powyżej.
• Mitigation: Stosujemy sztywne projekty konstrukcyjne i precyzyjną sekwencję wykopów, aby ograniczyć ruchy gruntu, chroniąc tkankę miejską przy jednoczesnym rozszerzaniu jej łączności.





Cyfrowa rewolucja: usługi BIM dla infrastruktury tunelowej

W przeszłości inżynierowie polegali na rysunkach 2D i nadziei. Obecnie polegamy na usługach BIM dla projektów tunelowych i kolejowych, aby zbudować tunel wirtualnie, zanim pierwsza łopata dotknie ziemi.

W gbc-engineers nie używamy BIM jedynie do wizualizacji; stosujemy go do zarządzania ryzykiem.

Wykrywanie kolizji: rozwiązywanie problemów na wczesnym etapie
Podziemne stacje są zatłoczone. Belki konstrukcyjne walczą o przestrzeń z potężnymi kanałami wentylacyjnymi i przewodami elektrycznymi. Dzięki BIM przeprowadzamy automatyczne wykrywanie kolizji, identyfikując konflikty między powłoką konstrukcyjną a systemami MEP na etapie projektowania. To oszczędza miliony kosztów związanych z poprawkami na budowie.

Planowanie i sekwencjonowanie 4D
Czas to pieniądz. Integrując element czasu (4D BIM), możemy wizualizować sekwencję budowy. Na przykład możemy symulować ruch maszyny TBM względem wykopu komory stacyjnej, zapewniając płynność logistyki.

Cyfrowe bliźniaki dla utrzymania
Nasze dostarczanie wykracza poza samą budowę. Zapewniamy "digital twins" – modele bogate w dane, które właściciele infrastruktury mogą wykorzystać w przyszłości do utrzymania. Jeśli po 10 latach pojawi się przeciek, operator może kliknąć określony segment ściany w modelu, aby zobaczyć dokładnie, jakie zbrojenie i mieszanka betonowa zostały zastosowane.

Przewaga gbc: nasze zespoły w Niemczech i Wietnamie pracują w zintegrowanym środowisku wspólnych danych (CDE).
Zapewnia to, że niemieckie standardy inżynierskie są stosowane w modelu BIM przez całą dobę, przyspieszając realizację projektu.





Precyzja w szczegółach: zbrojenie i inżynieria prętów stalowych

Projekt konstrukcyjny jest tak dobry, jak jego wykonanie. W inżynierii tunelowej złożoność tkwi w szczegółach, a dokładnie w rysunkach zbrojenia tunelu.

Jeśli detalowanie zbrojenia jest słabe, beton nie będzie prawidłowo spływał, pojawi się rakowacenie betonu, a szczelność konstrukcji zostanie naruszona.

Radzenie sobie ze skomplikowanymi geometriami

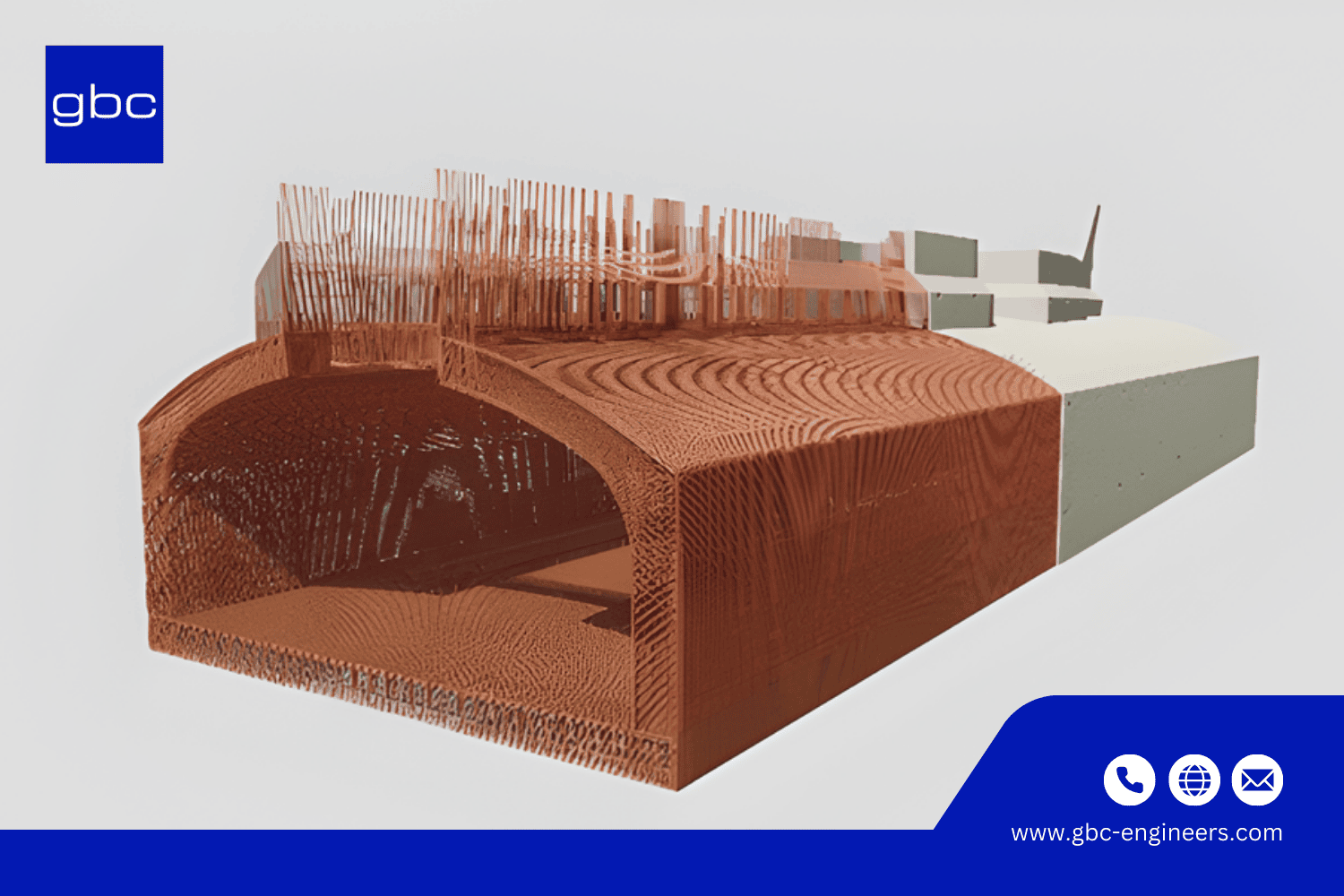

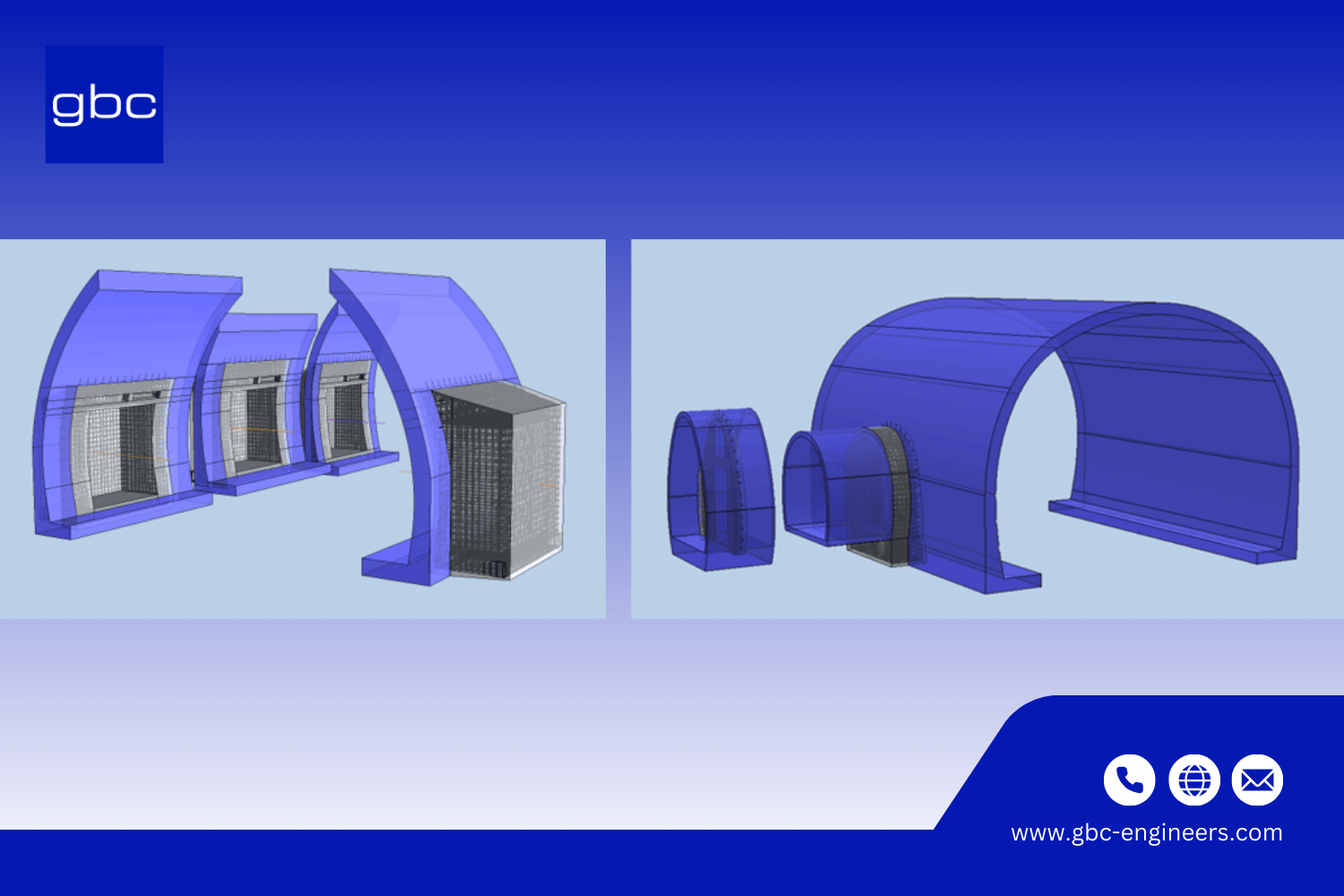

Tunele rzadko są proste. Zakrzywiają się, opadają i rozszerzają. Projektowanie koszy zbrojeniowych dla zakrzywionych segmentów tunelu (tubbing/lining) wymaga precyzji 3D, aby stal idealnie pasowała do zakrzywionego deskowania.

Ściany szczelinowe i ciężkie zbrojenie
W przypadku głębokich komór stacyjnych gęstość zbrojenia może być niezwykle wysoka. gbc-engineers specjalizuje się w detalowaniu tych ciężkich koszy, aby zapewnić ich wykonalność. Optymalizujemy:

• Lap lengths and couplers: aby zapewnić ciągłość konstrukcyjną.
• Bar Bending Schedules (BBS): automatyczne generowanie BBS ogranicza marnotrawstwo stali na placu budowy, co bezpośrednio wpływa na budżet projektu.





Studia przypadków: gbc-engineers w działaniu

Nasza wiedza nie jest teoretyczna. Dostarczyliśmy rozwiązania w zakresie inżynierii konstrukcji tunelowych dla jednych z najbardziej wymagających projektów infrastrukturalnych w Europie.

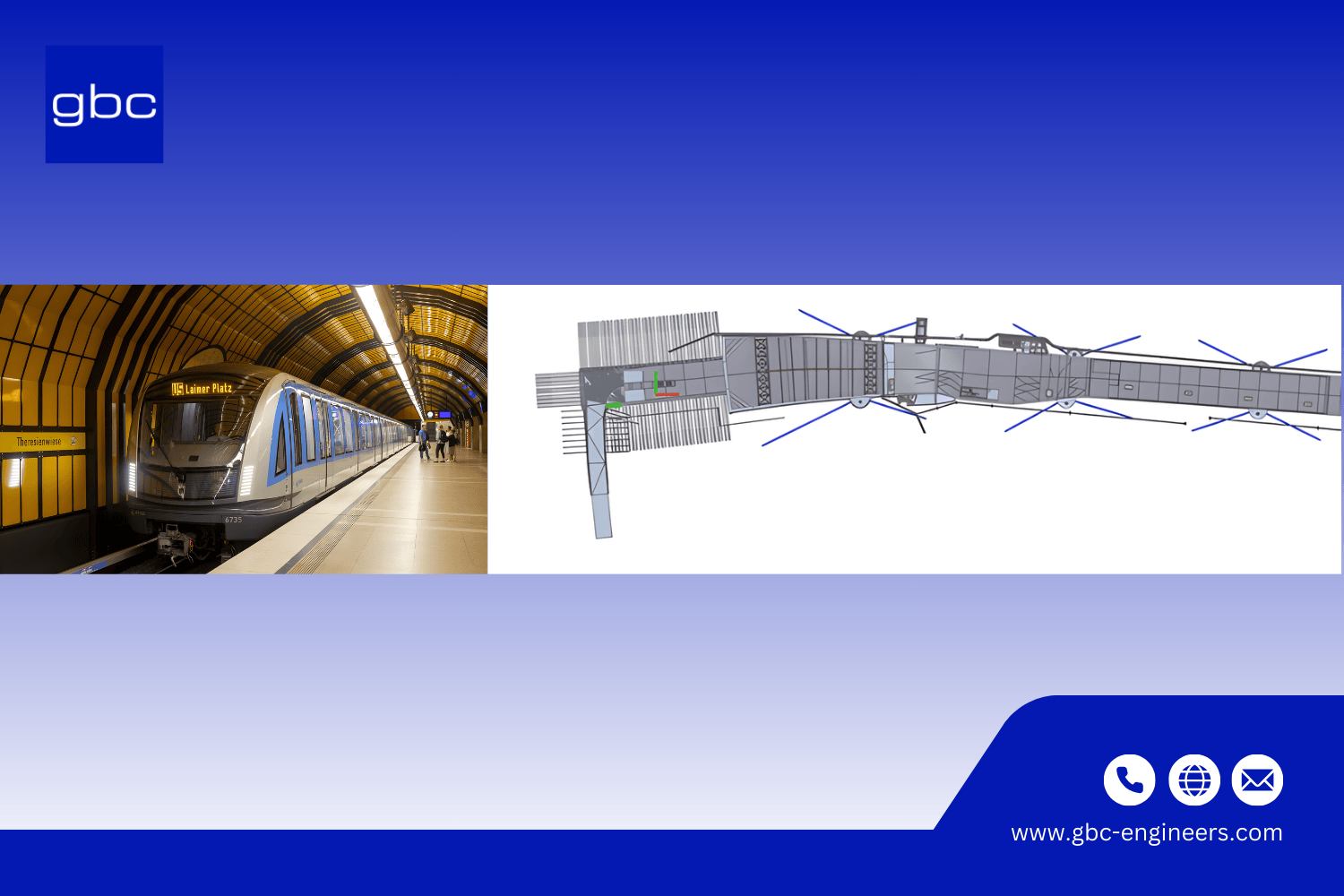

Projekt A: Przedłużenie linii metra U5 w Monachium do Pasing

Wyzwanie: Budowa przedłużenia tunelu w gęstej, miejskiej geologii Monachium. Projekt wymagał głębokiego wykopu oraz instalacji masywnych ścian szczelinowych w celu ochrony sąsiednich konstrukcji.

Nasze rozwiązanie: gbc-engineers zapewniło ekspertowy projekt konstrukcyjny (LP5) oraz kompleksową koordynację BIM. Nasze precyzyjne planowanie zagwarantowało, że ściany szczelinowe spełniały rygorystyczne limity odkształceń, chroniąc zabudowę miejską powyżej.



Projekt B: Tunel kolejowy Gateway Gardens (Frankfurt)

Zakres: Krytyczne 2 km połączenie tunelowe dla sieci S-Bahn, łączące lotnisko we Frankfurcie z regionalnym systemem kolejowym.

Rola: Praca w wrażliwym sąsiedztwie międzynarodowego lotniska oznaczała zerowy margines błędu. Dostarczyliśmy precyzyjne planowanie konstrukcyjne, które zapewniło integralność tunelu przy jednoczesnym minimalizowaniu zakłóceń w funkcjonowaniu lotniska.



Projekt C: Tunel Kirchberg

Najważniejszy aspekt: Ten projekt wymagał wyjątkowej jakości powierzchni betonu. Nasz zespół zapewnił specjalistyczne szalunki i rysunki zbrojenia, które umożliwiły dokładne wykonanie betonowania, udowadniając, że wytrzymałość konstrukcyjna i precyzja estetyczna mogą współistnieć.





Zakończenie

Udane projekty podziemne definiowane są przez rygorystyczną inżynierię konstrukcji tunelowych, wykorzystanie zaawansowanych technologii BIM oraz obsesyjną dbałość o szczegóły w zakresie zbrojenia. W miarę rozwoju miast potrzeba bezpiecznych, odpornych i efektywnych tuneli jest większa niż kiedykolwiek.
